DORNOW
- Rollenschälmaschine
R3012-100KK-S130 in einem englischen Kartoffelschälbetrieb: 12
Schälrollen, Länge 3000 mm,
Förderschnecken-Durchmesser 1300 mm. |
|

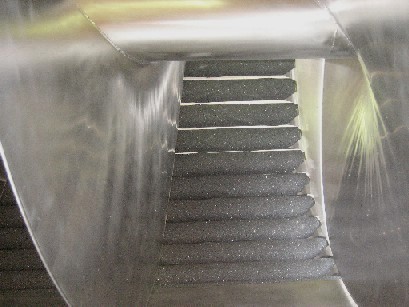

Blick
in eine große Rollen-Schälmaschine der Baureihe 100,
Rollenlänge 3000 mm.
|
|

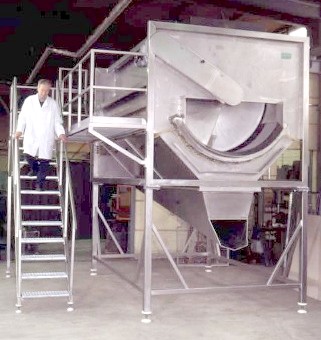

DORNOW-Rollenschälmaschine
R503-100KK-S50. Dies ist eine
unserer kleinsten Rollenschäl-
maschinen (5 Schälrollen,
Länge 3000 mm, Durchmesser
der eingebauten Förderschnecke
500 mm). |
4 |
|
|

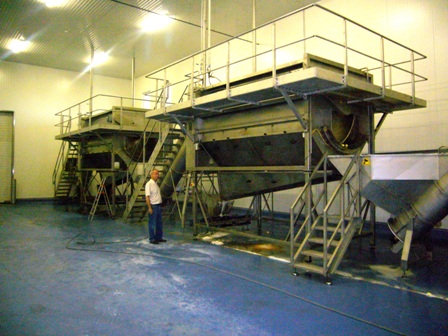

Zwei DORNOW-Rollenschälmaschinen
hintereinander geschaltet:
1. R-3016-100KK-S170 und
2. R-3014-100KK-S150 in einem Kartoffelverarbeitungswerk.
Marke Bild 4.1 |
|
|
4.1 |
|
|
Die Rollenschälmaschine R-503-100KK-S50 in
einem Kartoffelschälbetrieb in der Nähe unseres
Schäl-Technikums bei Düsseldorf. Auch abgebildet das
Zuführband, ein Rolleninspektionstisch und ein fahrbares
Podest. - Die Anlage kann, wenn gewünscht gemeinsam mit
unserem Schäl-Technikum besichtigt werden.
Die Maschine in einer norwegischen Anlage beim Schälen von
Kartoffeln und Karotten auf 2
Videos:
Video Kartoffeln
Video Karotten
|
|
|
5 |
|
6 |
|
|
DORNOW
- Rollenschälmaschine
R3012-100KK-S150,
eine der größten Schälmaschinen
überhaupt!
Rollenlänge 3000 mm.
|
|
Mit
dieser großen DORNOW-Rollenschälmaschine werden rote
Bete (gekocht), Sellerieknollen, Karotten und nach Austausch des
Schälwalzensatzes auch angekochte Pariser Karotten und Baby
beets geschält
(Typ R3010-100KK-S120). |
|
|
7 |
|
8 |
|
9 |

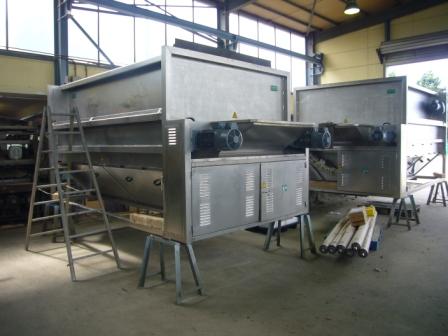

| Rollenschälmaschinen
R3016-100KK-S170 und R3014-100KK-S150 fertig zum Versand (ohne
Untergestelle), bestimmt für ein neues europäisches
Kartoffelverarbeitungswerk. Sehen Sie auch nebenstehende Fotos. |
|
|
|

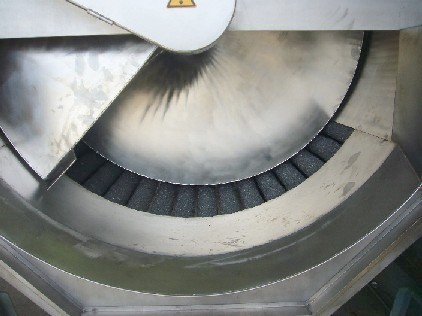

Rollenschälmaschine
R3016-100KK-S170 (s. auch Bild 7)
mit einem Innendurchmesser
von 1700 mm (Durchmesser Förderschnecke) und 16
Schälrollen. Rollenlänge 3000 mm. |
| |
|
|
|
|
10 |
|
11 |
|
|
DORNOW-Rollenschälmaschine
in einer großen Konservenfabrik
(Typ R3010-100KK-S120). Rollenlänge 3000 mm. |
|
Schälabfall
aus DORNOW - Rollenschälmaschinen (gepumpt).
|
|
|
| |
|
|
|
|
12 |
|
13 |
|
14 |
| Die
kleine Rollenschälmaschine R603-100KK-S60, in einem
Kartoffelschälwerk. Schnecken-Ø 600,
Rollenlänge 3000 mm. |
|
Die
kleine Rollenschälmaschine R603-100KK-S60. Bitte beachten Sie:
die Form der Kartoffeln bleibt trotz mechanischer Schälung
weitgehend erhalten.
|
|
Rollenschälmaschine
R803-100KK-S80 in einem Kartoffelschälwerk.
Schnecken-Ø 800, Rollenlänge
3000 mm.
|
15 |
|
16 |
|
|
Rollenschälmaschine
R803-100KK-S80. Interessant der zusätzliche seitliche Einwurf
mit schwenkbarer Zuführrinne. Hier fallen die aussortierten
Kartoffeln, die noch einmal geschält werden sollen,
zurück in die Maschine.
|
|
Die
8 Schälrollen der Rollenschälmaschine R803-100KK-S80.
Schnecken-Ø 800, Rollenlänge 3000 mm. Die
Schärfe der Körnung kann vom Anwender selbst bestimmt
werden. Auch Abstufungen von grob nach fein sind möglich. Ein
feiner Belag garantiert ein glattes Endprodukt.
|
|
|
17 |
|
17.1 |
|
|
| Rollenschälmaschine
als Vor-Schälmaschine (R2508-100KK-S100)
in einer Chips-Fabrik. Sie erhöht die
Leistung der bereits bestehenden Schälanlage. |
|
Auslauf
der links beschriebenen Maschine. Leistung: ca. 6500 kg/h.
- Ein regelmäßiges Abschälen ist
festzustellen.
|
|
|
18 |
|
19 |
|
20 |
DORNOW-Rollenschälmaschine
R3014-100KK-S130 (14 Schälwalzen, Schneckendurchmesser 1300
mm). Schälgut hier rote Bete (gekocht) 6-10 t/h und
Sellerieknollen 3,5-6 t/h. Rollenlänge
3000 mm.
|
|
3,5-6
t/h Sellerieknollen werden
mühelos mit einer großen
DORNOW-Rollenschälmaschine
geschält
(Typ R3014-100KK-S130). |
21 |
|
Das Bild zeigt eine
kontinuierlich arbeitende DORNOW-Rollenschälmaschine mittlerer
Größe, Typ R803-100KK-S80, mit einem vorgeschalteten
Steinefänger. Rollenlänge 3000 mm. |
|
|
