Abwassertechnik,
Separatoren für Abwasser, |
| |
|
|
Wasser-Reinigungsbecken,
Wasser-Aufbereitungsanlagen, |
| |
|
|
Wasser-Filtrieranlagen, |
| |
|
|
insbesondere
für den Bereich Nahrungsmittelindustrie |
| |
|
|
|
| |
|
|
Unsere
Abwassertechnik dient dem Trennen von Wasser und darin
befindlichen schwimmenden und sinkenden Abfallstoffen.
Vielfach kann das gefilterte und gereinigte Wasser im
Rahmen der Rezirkulation wiederverwendet werden.
Durch die mechanische Reinigung des Abwassers können
in vielen Industrien Wasser- und Abwassergebühren eingespart
werden. |
| |
|
|
|
| |
11.2 |
|
Reinigungsbecken,
Größen
und Ausführungen (Art.-Nr. 1010 ff.)
|
Die Reinigungsbecken der Baureihe
DORNOW -A und -B sind in verschiedenen Größen und
Ausführungen lieferbar. Auch viele Sonder-
Ausführungen sind lieferbar.
1 |

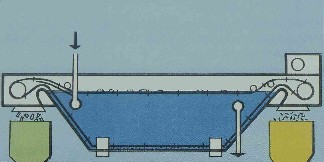

Dieses Wasser-Reinigungsbecken
ist in allen Größen lieferbar. Es
fördert absinkende Teile
mittels Kunststoffketten und
-mitnehmern auf der einen Seite, an der
Oberfläche treibende Teile an
der anderen Seite
aus. |
|
|
|
|
|
| 11.2.1.
Reinigungbecken
Baureihe DORNOW - A,
Hauptmaße,
Inhalte:
|
| |
|
|
|
| Abwasser-Reinigungsbecken
(Baureihe DORNOW A von 5 - 20 m³) aus
rostfreiem Stahl, mit regelbarer
Austragevorrichtung für sinkende Stoffe/Teile: |
| |
|
|
|
| Art.-Nr. |
Bezeichnungen |
Inhalt |
Ca.
- Hauptmaße |
| |
|
|
|
| 1010 |
Abwasser-Reinigungsbecken, Typ
A-A-VA |
Inh. 5 m³ |
7000 x 1400 x 1500 mm |
| 1011 |
Abwasser-Reinigungsbecken, Typ
A-B-VA |
Inh. 10 m³ |
7000 x 2200 x 1500 mm |
| 1012 |
Abwasser-Reinigungsbecken, Typ A-C-VA |
Inh. 15 m³ |
10500 x 2200 x 1500 mm |
| 1013 |
Abwasser-Reinigungsbecken, Typ A-D-VA |
Inh. 20 m³ |
10500 x 2200 x 2000 mm |
| Abwasser-Reinigungsbecken
(Baureihe DORNOW A von 5 - 20 m³)
aus Normalstahl,
grundiert, lackiert, mit regelbarer
Austragevorrichtung für sinkende Stoffe/Teile: |
| |
|
|
|
| Art.-Nr. |
Bezeichnungen |
Inhalt |
Ca.
- Hauptmaße |
| |
|
|
|
| 1020 |
Abwasser-Reinigungsbecken, Typ
A-A-ST |
Inh. 5 m³ |
7000 x 1400 x 1500 mm |
| 1021 |
Abwasser-Reinigungsbecken, Typ
A-B-ST |
Inh. 10 m³ |
7000 x 2200 x 1500 mm |
| 1022 |
Abwasser-Reinigungsbecken, Typ
A-C-ST |
Inh. 15 m³ |
10500 x 2200 x 1500 mm |
| 1023 |
Abwasser-Reinigungsbecken, Typ
A-D-ST |
Inh. 20 m³ |
10500 x 2200 x 2000 mm |
| 11.2.2.
Reinigungbecken
Baureihe DORNOW - B,
Hauptmaße,
Inhalte:
|
| |
|
|
|
| Abwasser-Reinigungsbecken
(Baureihe DORNOW B von 5 - 20 m³) aus
rostfreiem Stahl, mit regelbarer
Austragevorrichtung für sinkende und treibende
Stoffe/Teile: |
| |
|
|
|
| Art.-Nr. |
Bezeichnungen |
Inhalt |
Ca.
- Hauptmaße |
| |
|
|
|
| 1030 |
Abwasser-Reinigungsbecken, Typ
B-A-VA |
Inh. 5 m³ |
8000 x 1400 x 1500 mm |
| 1031 |
Abwasser-Reinigungsbecken, Typ
B-B-VA |
Inh. 10 m³ |
8000 x 2200 x 1500 mm |
| 1032 |
Abwasser-Reinigungsbecken, Typ
B-C-VA |
Inh. 15 m³ |
11500 x 2200 x 1500 mm |
| 1033 |
Abwasser-Reinigungsbecken, Typ
B-D-VA |
Inh. 20 m³ |
11500 x 2200 x 2000 mm |
| Abwasser-Reinigungsbecken
(Baureihe DORNOW B von 5 - 20 m³)
aus Normalstahl,
grundiert, lackiert, mit regelbarer
Austragevorrichtung für sinkende
und treibende Stoffe/Teile: |
| |
|
|
|
| Art.-Nr. |
Bezeichnungen |
Inhalt |
Ca.
- Hauptmaße |
| |
|
|
|
| 1040 |
Abwasser-Reinigungsbecken, Typ
B-A-ST |
Inh. 5 m³ |
8000 x 1400 x 1500 mm |
| 1041 |
Abwasser-Reinigungsbecken, Typ
B-B-ST |
Inh. 10 m³ |
8000 x 2200 x 1500 mm |
| 1042 |
Abwasser-Reinigungsbecken, Typ
B-C-ST |
Inh. 15 m³ |
11500 x 2200 x 1500 mm |
| 1043 |
Abwasser-Reinigungsbecken, Typ
B-D-ST |
Inh. 20 m³ |
11500 x 2200 x 2000 mm |
Vorschaltung von sich langsam drehenden DORNOW-Separatoren
Unsere sich langsam drehenden
Separatoren Typ 360 (Art.-Nr. 1000) und
Typ 390 (Art.-Nr.
1001) (s. oben) können den Reinigungsbecken vorgeschaltet werden. Die
Siebgewebe lassen sich auswechseln, so dass man sich den
Erfordernissen anpassen kann. Sie sind auch lieferbar mit
automatischen Sieb-Reinigungsvorrichtungen.
Hinweise auf weiterführende
Literatur:
- Q59
|
Reinigung von Abfallwasser in der Kartoffel- und
Gemüsebe- und Verarbeitungsindustrie auf einfache
Weise |
| - Q74 |
Trennen von Feststoffen und Flüssigkeiten: Die
Trommel-Separatoren Typ 360 und Typ 390 |
- Q124
|
Abwasser-Reinigungsbecken
(Baureihen DORNOW -A und -B) zur Separation sinkender
und in Spezial-Ausführung auch schwimmender Teile aus
Abwässern - mit automatischer Austragevorrichtung |
- Q70
|
Verwertung von Schäl-"Abfällen" aus
mechanisch arbeitenden Trocken-Schälmaschinen, insbesondere von Kartoffelschäl-"Abfällen" |
- Q63
|
Was bedeutet in der betrieblichen Wirklichkeit:
"Schälen ohne Wasser und Abwasser" (mit
mechanischen Schälmaschinen) ? |
| - Q183
|
Filtrieren
von Abwasser mit den
Filtriergeräten
FA, FB, FC, FD
(Art.-Nr. 1045ff) |
|
